一、產品說明：

多功能高精密荷重曲線試驗機主要適用于各種連接器等產品之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗。

利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表等等） 。

同時，解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。

二、主要規(guī)格參數：

1、測定大荷重：5kg

2、小解析度：0.01g

3、大測定行程：200mm

4、小顯示行程：0.01mm

5、測定速度范圍：0～300mm/min

6、機臺傳動機構：滾珠絲桿

7、機臺驅動：驅動馬達

8、機臺尺寸：500*800*1250(W*D*H) mm

9、機臺重量：85kg

10、電  源： 220V

三、主要功能及特點：

1.主要拓展項目

※連接器插拔壽命衰減曲線分析的測試；

※連接器整排插拔測試、單PIN保持力測試；

※連接器產品的插入力與位移量、及拔出力與位移量測試；

※連接器單孔插拔試驗、連接器Normal Force測試；

※可做壓縮，拉伸破壞試驗；

※玻璃，導光板的三點，四點保持力靜壓：

※拉伸和壓縮材料的破壞性試驗：

※USB插拔壽命曲線分析的測試；

※試驗設備有的超大屏幕的17寸液晶顯示器，從中可以直觀的看見測試荷重-位移的曲線變化。

※試驗設備夾具可以執(zhí)行很多的常規(guī)的連接器整排插拔測試、單PIN保持力測試、連接器產品的插入力與位移量、及拔出力與位移量測試、連接器單孔插拔試驗、連接器Normal Force測試、一般壓縮，拉伸破壞試驗等測試任務。

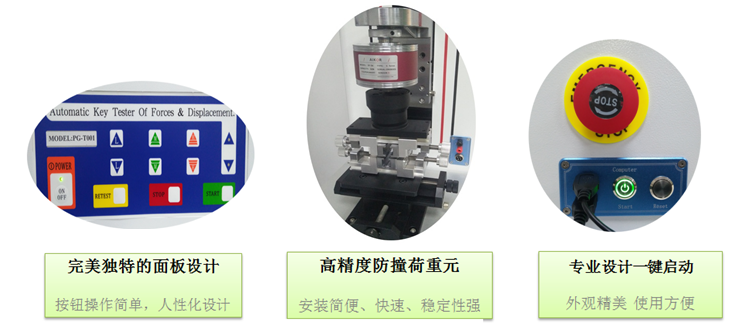

四、產品結構圖:

五、測試樣品:

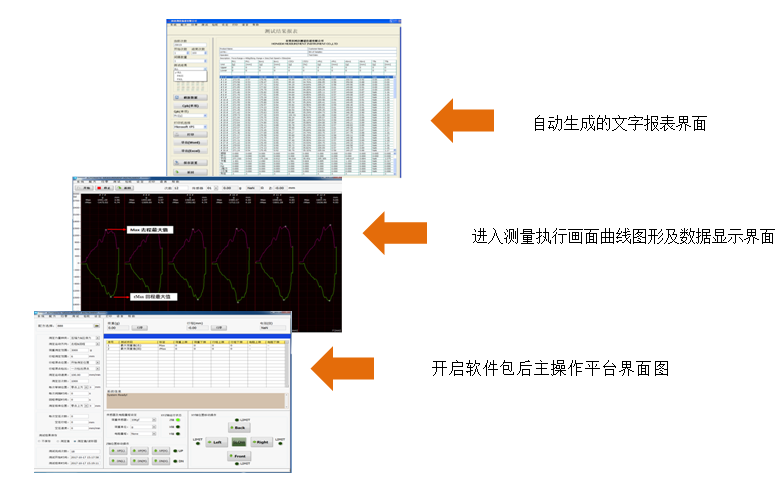

六、軟件界面圖:

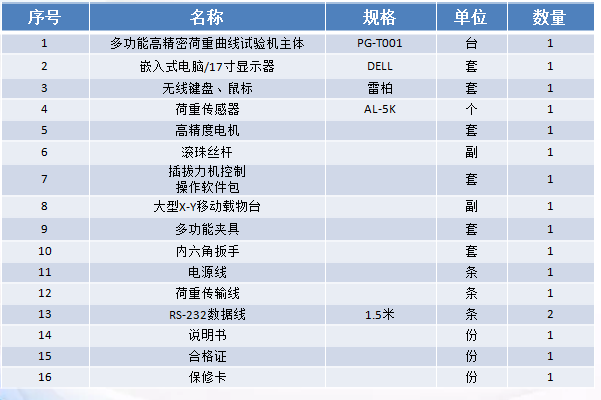

七、儀器組合:
