一、產品說明：

本機臺適用于各種材料、玻璃、半成品及成品進行插拔、拉伸、壓縮、彎曲、剝離、撕裂等力學性能的測試，可配置各式拉伸或壓縮夾具及搭配專利設計之自動求心裝置，測試各種材料的拉、壓、彎、折性能。

本機臺使用高精度馬達及Windows窗口控制系統，操作簡單方便， Windows中文視窗軟體畫面設定。且所有資料皆可儲存試驗條件，行程曲線圖，壽命曲線圖，檢查報表等等） ，是一部值得信賴的高性能測試儀器。

二、主要規格參數：

1.型  號：HD-700

2.大荷重：200kg（5.10.20.50.100.200.500kg任選其一）

3.荷重小讀值：0.01gf

4.測試單位可選擇：N，gf，kgf，Ibf

5.測試速度：0-300mm/min

6.治具X Y調節行程： X:70mm  Y:70mm

7.Z軸大移動行程: 500mm

8.傳動機構：滾珠絲桿

9.小微調距：0.01mm

10.驅動電機：高精度電機

11.外觀尺寸（W*D*H）： 700mm X 550mm X1240mm

12.機臺重量：145kg

13.電壓：220V

三、主要功能及特點：

1. 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）；

2.可列印及儲存圖形（插拔位移曲線圖，荷重衰減壽命曲線圖，檢查報表）；

3.荷重元超負載保護及軟件保護雙重保護功能；

4.可輸入測試上下限值，超出規格機器自動停止；

5.荷重單位顯示N、lb、gf、kgf可自由切換；

6.玻璃，導光板的三點，四點保持力靜壓；

7.拉伸和壓縮材料的破壞性試驗；

8.測試完可導出荷重衰減的壽命曲線圖；

9.測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）；

10.檢驗報表抬頭內容可隨時修改（中英文皆可）；

11.曲線圖報表，文字報表可由客戶指定抬頭及LOGO；

12.檢驗報表可轉檔至.WORD、EXCEL 和PDF做編輯；

四、拓展主要測試項目：

1.連接器插拔壽命衰減曲線分析的測試。

2.連接器產品的插入力與位移量、及拔出力與位移量測試。

3.USB插拔荷重壽命曲線分析的測試。

4.HD-700試驗設備夾具可以執行很多的常規的連接器整排插拔測試、單PIN保持力測試、連接器產品的插入力與位移量、及拔出力與位移量測試、連接器單孔插拔試驗、連接器Normal Force測試、壓縮，拉伸破壞試驗等測試任務。

5.HD-700試驗設備拉力、壓力、彎曲、撕裂、剝離測試。

6.HD-700試驗設備拉斷、拉伸、抗壓、三點/四點靜壓、彎曲力測試。

7.HD-700試驗設備搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-阻抗-行程曲線圖」

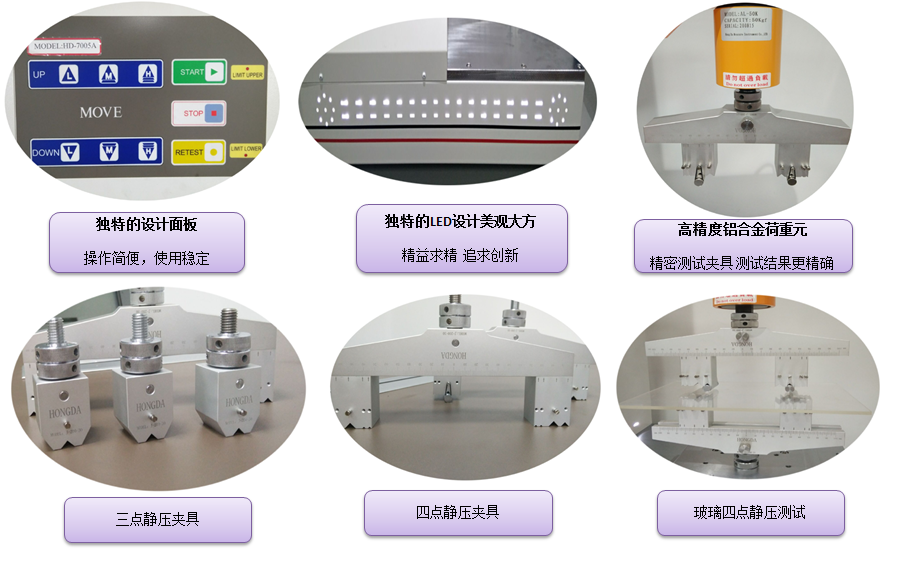

 五、產品結構圖：

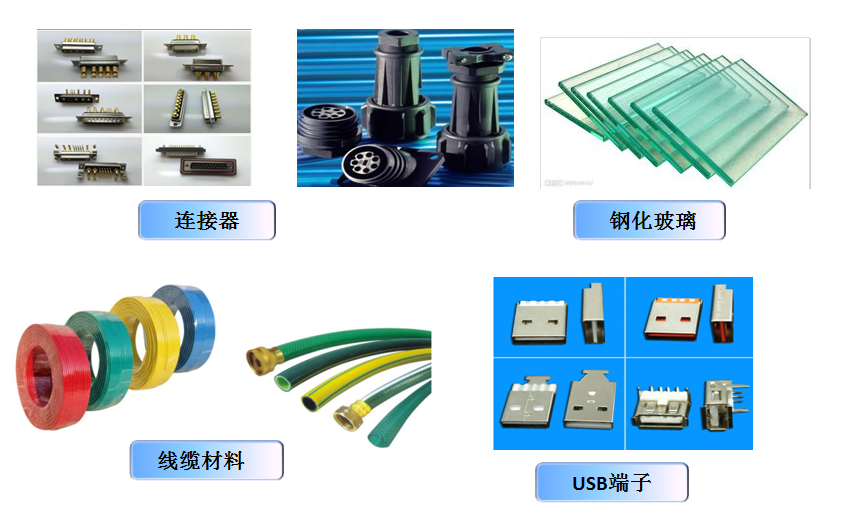

六、測試樣品：

七、軟件界面圖：

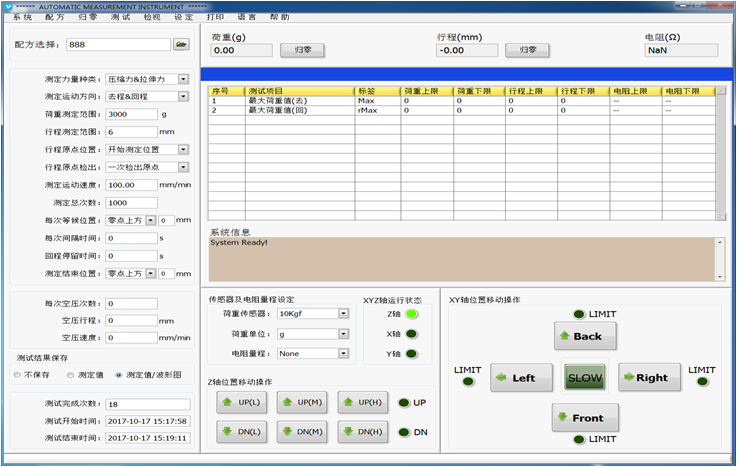

7.1開啟軟件包后主操作平臺界面圖:

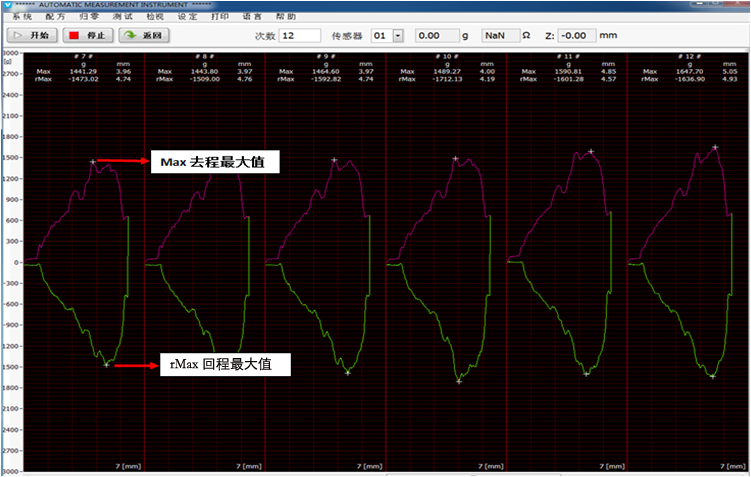

7.2進入測量執行畫面曲線圖形及數據顯示界面:

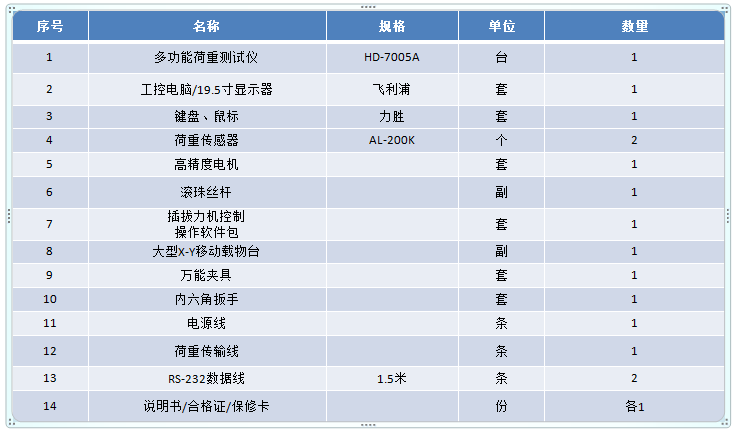

 八、儀器組合：
