一、產品說明：

全自動多工位(產線)荷重、電阻、位移(1個運動軸)測試系統，主要適用于各種按鍵、開關、探針、連接器的荷重-行程、電阻-行程、荷重-電阻等曲線測試，具有各種測試規格定義、組合控制信號輸出、NG料吸取等功能；所有硬件、軟件都按工業級標準設計，規避惡劣使用環境下存在的各種干擾； Windows中文視窗界面，操作簡單方便，測試數據、資料皆可儲存(試驗條件、荷重、電阻、位移曲線圖、測試結果、報表導出等等)。

二、主要規格參數：

1、荷重傳感器規格：2Kg
2、荷重小解析度：0.1gf
3、荷重測量精度：±2%FS
4、電阻測試范圍：0-3000mΩ
5、電阻小解析度：0.1mΩ
6、電阻測量精度：＜1mΩ
7、Z軸測定行程范圍：100mm
8、Z軸小解析度：0.01mm
9、Z軸測定速度范圍：0～300mm/min，高速
10、X軸測定行程范圍：150mm
11、X軸小解析度：0.01mm
12、Y軸測定行程范圍：200mm
13、Y軸小解析度：0.01mm
14、小顯示行程：0.01mm、0.001mm(可選)
15、測試通道：4通道，測試頭中心間距6mm
16、機臺傳動機構：滾珠螺桿
17、機臺驅動：伺服馬達
18、機臺尺寸：長*寬*高800*800*1530（mm）
19、電    源： 220V
20、電腦：17寸顯示器、4核CPU、內存4G、硬盤不少于240G、Window7等操作系統

三、主要功能及特點：

3.1主要功能：

※ Z軸動作平穩，精確定位；

※ 各通道荷重、電阻同時采集數據，繪制各自曲線；

※ 每個測試頭可手動調整機械位置；

※ 儀器超載保護；

※ 緊急停機裝置、上下行程限定裝置；

※ 測試條件皆可由電腦設定，并可儲存。由下拉式選單勾選設定、或直接輸入數據。（含試驗類別、 測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、測定速度、測定總次數等）；

※ 測試項目可輸入上、下限規格值，測定結果自動判定并直接在曲線圖上顯示；

※ 測試報表可轉換為Excel文書報表格式；

※ 在測試荷重與行程的同時，可以測試動態導通電阻功能；

3.2特點：

1、儀器超載保護；
2、緊急停機裝置、上下行程限定裝置；
3、軟件設定參數大值限定上限保護；

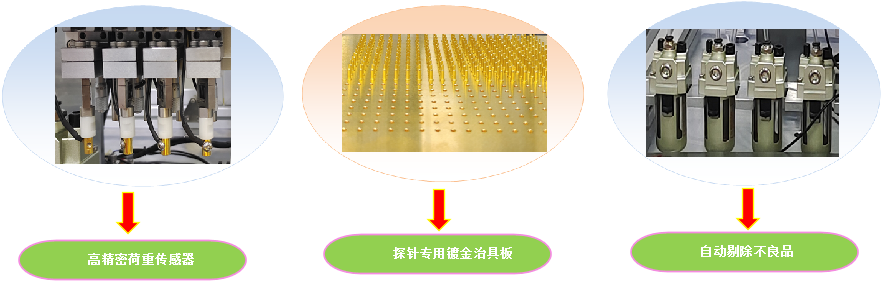

四、機器細節圖片：

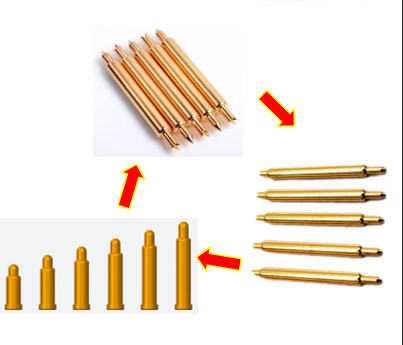

五、測試樣品:

六、軟件界面圖:

6.1開啟軟件包后主操作平臺界面圖:

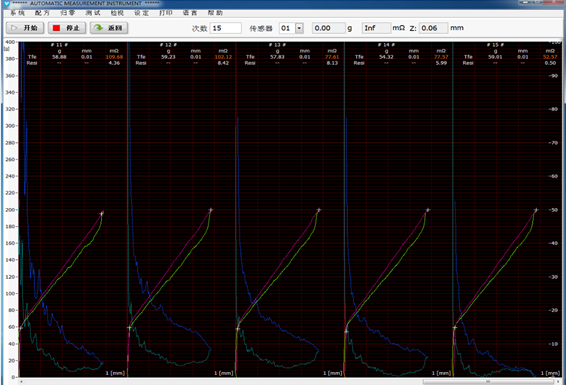

6.2進入測量執行畫面曲線圖形及數據顯示界面：

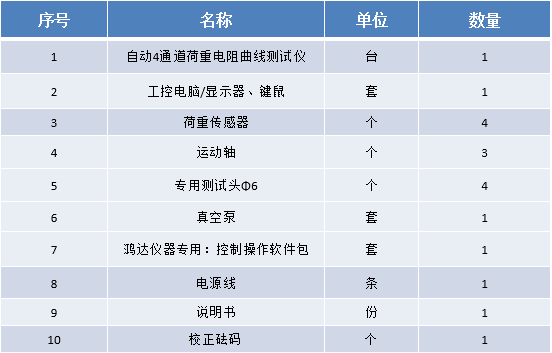

七、儀器組合:
