一、產品說明：

CNC型影像儀適用于以二坐標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛應用。

儀器具有多種數據處理、顯示、輸入、輸出功能。儀器與電腦連接，配有專業的影像測量軟件HD-E，可對測量數據進行處理及輸出。

影像測量儀作為一種如同卡尺、千分尺的通用測量設備，幾乎所有的制造型企業都離不開影像測量儀。影像測量儀是非接觸測量，使得測量無形變，適合于測量薄壁、軟體零件；所以能廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。測量的產品也涉及多個行業，LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

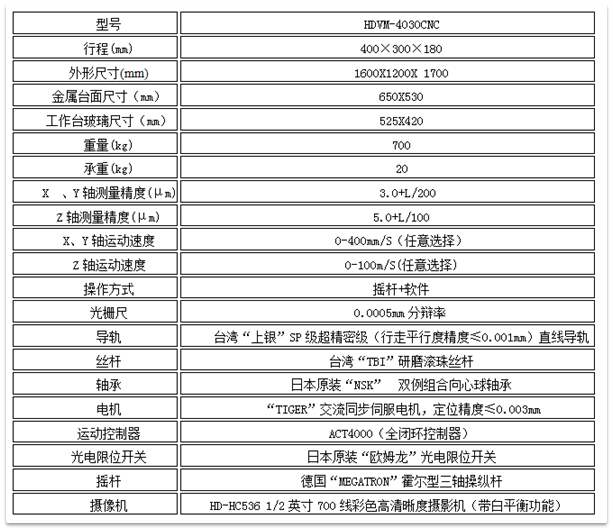

二、主要規格參數：

三、產品特點：

◆ 移動裝置突破傳動設計，實現穩定快速移動.

◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。

◆ 配備HD-E多功能測量軟件、滿足不同的測量需求。

◆ 可導入DXF文件進行快速檢測。

◆ 測量數據可導入Word、Excel、AutoCAD。

◆ 圖文并茂的報表輸出功能、輕松輸出檢測結果。

◆ X.Y軸精密交叉滾子導軌、保證機器精度及使用壽命。

◆ Z軸采用上銀直線導軌,保證Z軸對焦穩定,解決二次對焦及影像測高精度.

◆ 高清晰度鏡頭和高分辨率CCD、實現產品高清晰度測量。

◆ 業界先進的卡位定倍鏡頭、輕松實現倍率切換。

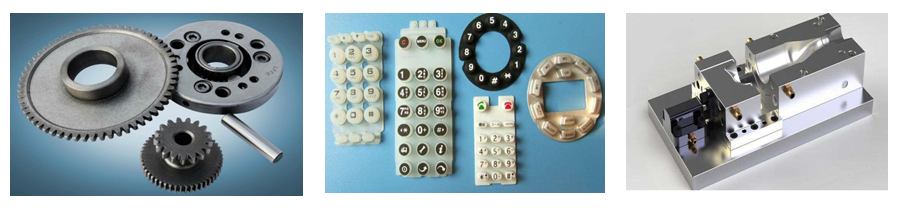

四、測試樣品：

五、儀器說明：

CNC型影像測量儀它采用進口1/2彩色CCD攝像機和卡位變倍鏡頭，結合本公司2.5D專業全自動測量軟件，可實現高效、準確地大批量工件檢測，適用于精密部件的檢測和質量控制。在機械電子、五金塑膠等行業中都得到了廣泛的應用。

5.1影像測量儀專用測量軟件

說明：隨著軟件的不斷升級與更新，以下所述功能可能與實際版本略有不同，更多的功能請參照軟件本身或咨詢我公司專業技術人員。

5.2軟件用途:

該系列測量軟件是我公司自主開發的應用于全自動影像測量儀多功能軟件，可以對二維測量的坐標進行可視化分析處理和檢測，也可以使用探針進行三維幾何元素測量，還可以使用激光位移器測量平面度和高度。該軟件廣泛應用于各種精密制造業，如手機組件、模具、電子、通信、機械、五金、塑膠、儀表、鐘表、PCB、LCD等行業?？蓽y量的材料包括金屬、塑膠、橡膠、玻璃、PCB、陶瓷等。

●三軸上銀精密級線性滑軌和高精度滾珠絲桿、保證機器精度及使用壽命。

● CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。

● 業界先進的導航卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.

5.3軟件功能:

● Z軸全自動對焦，可實現Z軸高度輔助測量；

● 強大靈活的機臺控制功能：包括鼠標控制機臺運動，自動對焦及光源控制，提供遙控手柄、

鼠標等多種方式控制X、Y、Z軸運動等；

● 提供豐富的元素測量方法：十字線采點、鼠標采點、臨近采點等；

● 元素測量與預制：點、線、圓、弧、槽、橢圓、矩形、圓環、云線、角度焦面；

● 元素構造:中心點、交點、中點、線、園、角度、距離、云線等的構造；

● 圖形處理:坐標平移、工件擺正、任意軸擺正，坐標系重置圓形縮放、圖形平移、

圖形選中及刪除等多種處理，測量更方便更快捷，提高測量效率；

● SPC專業統計分析工具，分析圖形有平均數全距管制圖、直放圖、CPK偏移圖，

利用數據統計原理, 有效控制生產，不斷改進品質；

● 測量數據直接發送到AutoCAD中，測量的圖形可以用dxf文檔保存，

也可發送到Excel中進行統計分析；

● 支持雙顯示器和多種語言界面的切換；

● 用戶可根據測量精度需求選擇多點測量、規定點數測量、對比測量；

六、軟件界面圖：

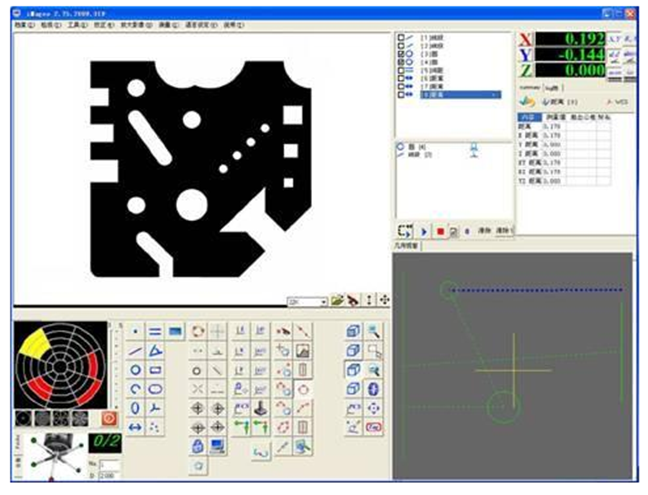

5.1開啟軟件包后主操作平臺界面圖:

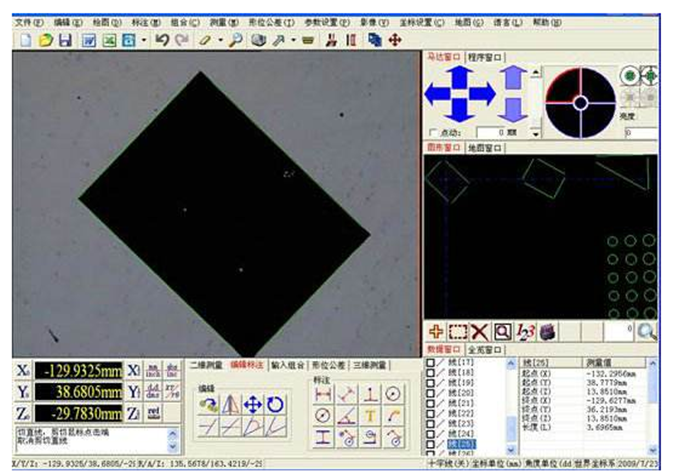

5.2進入測量執行畫面圖形界面:

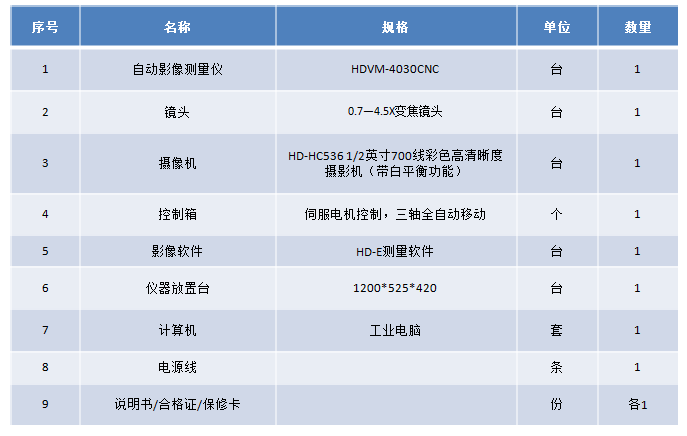

七、儀器組合：
